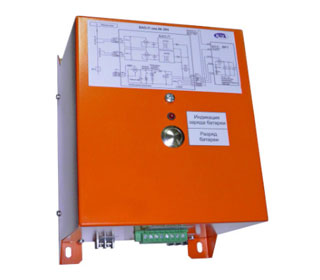

БАО.П — Блок аварийного отключения для проходных ТП

Блок аварийного отключения вакуумных выключателей (6-10) кВ по схеме с дешунтированием на переменном оперативном токе для проходных ТП

Назначение:

• БАО предназначен для питания вакуумных выключателей типа ВР1 на трансформаторных подстанциях и комплектных распределительных устройствах, имеющих оперативное питание 220 В переменного или выпрямленного тока.
• В штатном режиме БАО обеспечивает питание вакуумных выключателей от трансформатора собственных нужд (ТСН) или от измерительного трансфоратора типа НТМИ с обмоткой 100 В и последующим повышением напряжения до 220В с помощью БПН.
• При отсутствии напряжения оперативного питания, БАО обеспечивает зарядку батареи конденсаторов и поддержание напряжения, обеспечивающего отключение вакуумного выключателя от релейных обмоток одного или двух трансформаторов тока типа ТЛК-10, питающихся током отходящих линий.
• При коротком замыкании (КЗ) в отходящих линиях и отсутствии напряжения оперативного питания, в случае, когда короткому замыканию предшествовало состояние с отсутствием или малым током в отходящих линях, БАО обеспечивает быстрый заряд батареи конденсаторов вакуумных выключателей и формирование команды разрешения отключения. Команда разрешения отключения формируется БАО, путем замыкания «сухих» контактов, при условии накоплении энергии, достаточной для отключения вакуумного выключателя. Источником энергии для зарядки батареи конденсаторов являются вторичные обмотки трансформаторов тока, питающихся током отходящих линий.
