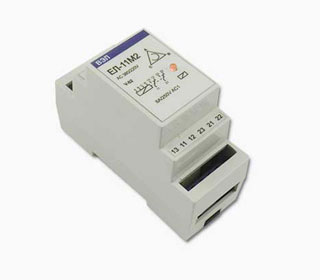

Реле контроля фаз ЕЛ11М2

Отличительные особенности:

• Микропроцессорное управление, цифровая обработка сигнала.
• Не требует регулировки.
• Контроль пропадания фазы.
• Контроль последовательности фаз.
• Контроль перекоса фаз.
• Контроль Uмин., Uмакс.
• Контроль обрыва нулевого провода.
• Задержка отключения при снижении напряжения ниже Uмин, выше Uмакс.
• Наличие гистерезиса (коэфициента возврата) при повторном включении.
• Индикация состояния входа и выхода на двухцветном светодиоде.
• Питается от контролируемой сети.
• Две группы изолированных переключающих контактов
• Крепление на DIN — рейку, узкий корпус (35мм).
• Возможность программного изменения уставок по напряжению, гистерезису, времени срабатывания.

Технические характеристики:

• Схема подключения контролируемой цепи: 3 фазы с нейтралью.
• Номинальное рабочее напряжение 380/220В
• Частота сети, 48 — 62 Гц
• Верхний порог срабатывания, 264В
• Нижний порог срабатывания, 165В
• Гистерезис,10 В
• Задержка срабатывания по Uмин, а также при обрыве фазы, 1с
• Задержка срабатывания по Uмакс, а также полном пропадании напряжения по 3-м фазам, 0,15с
• Задержка срабатывания при смене порядка чередования фаз, 0.1с
• Активная потребляемая мощность, не более, 3Вт
• Напряжение изоляции вход-контакт, контакт — контакт, 1000В
• Габаритные размеры, 90х65х35 мм
• Вес, не более, 200 гр.
• Диапазон рабочих температур, (-25 – +55)°С
• Точность срабатывания по напряжению не хуже ±3%
• Точность отработки времени задержки, не хуже ±5%
• Климатическая категория УХЛ
• Степень защиты IP20
• Способ монтажа и способ присоединения внешних выводов:
• для монтажа на DIN-рейку; подключение подводящих проводов с помощью клеммников
• Зажимы для подключения допускают подключение внешних проводников сечением не менее 1,5мм2.
