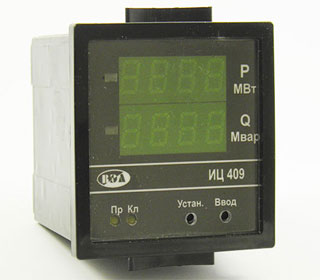

Комбинированный индикатор мощности ИЦ409
Назначение и принцип работы:
Индикатор обеспечивает измерение активной и реактивной мощности переменного тока. Подключение индикатора к измеряемой сети через трансформаторы напряжения и тока.
|
Наименование параметра |
Ед. изм. |
Величина |
| 1. Номинальное напряжение, подаваемое на измерительный вход |
В |
100 |
| 2. Номинальный ток, подаваемый на измерительный вход |
А |
5 |
| 3. Диапазон измеряемых мощностей: |
Pном; Qном |
0,05…1,2 |
| 4. Пределы допускаемой основной погрешности | % | ±1,0 |
| 5. Диапазон напряжений питания:
— переменного тока частотой 50-60 Гц — постоянного тока |
В В |
85…265 110…350 |
| 6. Потребляемая мощность, не более | Вт | 2 |
| 7. Габаритные размеры | мм | 72?72?97 |
| 8. Размер установочного отверстия | мм | 68?68 |
| 9. Вес, не более | гр | 250 |
| 10.Диапазон рабочих температур | ?С |
–40 — +55 |
| 11. Степень защиты в соответствии с EN 60529/IEC 529:
— корпуса: — разъема: |
IP 40 IP 20 |
