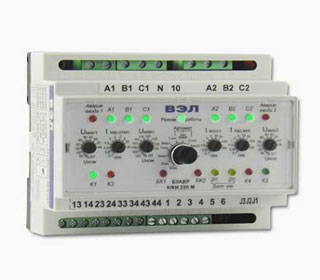

Блок управления БУАВР.М
Семейство блоков управления автоматическим вводом резерва (АВР) с повышенной стойкостью к перенапряжениям
Назначение:
- Осуществляет управление и автоматический ввод резерва от одного источника на другой в зависимости от состояния «основной» и «резервной» сетей.
- Обеспечивают контроль состояния вводов, управление контакторами, магнитными пускателями, автоматическими выключателями с мотор-приводом, секционными выключателями, запуск и ввод электрогенераторной установки.
- Блок управления автоматическим вводом резерва БУАВР М предназначен для работы в составе устройств автоматического включения резервного питания (АВР), в сетях электроснабжения.
Отличительные особенности:
- Определение среднеквадратического значения напряжения в каждой фазе производится путем многократного измерения напряжения в течение каждого периода сетевого напряжения и математической обработки результатов в реальном
масштабе времени.
- Несколько модификаций в зависимости от силовой схемы АВР. Выбор модификации БУАВР производится с помощью перемычек.
- Повышенная устойчивость к перенапряжениям
на фазах.
- Исполнительные реле с гальванически изолированными контактами.
- Индикация состояния входных и выходных цепей.
- Удобный ввод и наглядная индикация параметров уставок.
- Выполнен в
пластмассовом корпусе, предназначенном для крепления на DIN-рейку.
- Микропроцессорная технология обработки сигналов обеспечивает высокую функциональность, точность и надежность устройства.
- К электрическим
сетям 0,4 кВ блок подключается непосредственно. При подключении к сетям более высокого напряжения требуется применение понижающего трансформатора (Адаптер Питания АП1).
