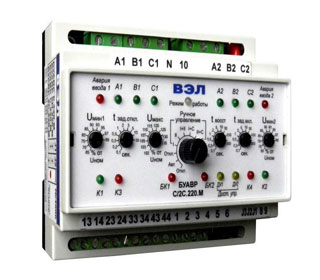

Блок Управления БУАВР.КИ.220.М

для АВР с двумя вводами и одной нагрузкой и индикацией состояния вводов

Назначение:

• БУАВР предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.
• БУАВР может применяться в сетях электроснабжения в составе устройств:
  — автоматического включения резерва (АВР);
  — аварийного включения резерва.
• БУАВР обеспечивает контроль состояния вводов, управление магнитными пускателями, автоматическими выключателями с мотор-приводом, индикацию состояния входов и выходов.
• БУАВР предназначен для эксплуатации в невзрывоопасной среде, не содержащей газов и паров в концентрациях разрушающих металл и изоляцию, без насыщенных водяных паров и токопроводящей пыли.

Особенности:

• БУАВР изготовлен в климатическом исполнении У категории размещения 2 по ГОСТ 15150-69 и предназначен для работы при температурах от -250С до +550С, относительной влажности воздуха до 80%, атмосферном давлении от 650 до 800мм.рт.ст.
• Стойкость к механическим внешним воздействующим факторам – по ГОСТ 17516.1, группа М6
• Допустимая вибрация: диапазон частот от 1 до 35 Гц с ускорением не более 4м/с2.
• Питание БУАВР осуществляется от контролируемой сети при наличии напряжения на одной из фаз любого ввода.
• При работе в составе АВР на автоматических выключателях с мотор-приводом, рекомендуется применять дополнительный источник оперативного питания.
• К электрическим сетям 0,4 кВ БУАВР подключается непосредственно.
• Подключение к сетям напряжением 6кВ и выше требует применения понижающих трансформаторов с номинальным напряжением вторичной обмотки 100В (Исполнение БУАВР с входным напряжением 100В).
